El Enemigo Invisible en tu Instalación: Fugas de Corriente a Tierra

Las fugas de corriente a tierra es un concepto que a menudo se malinterpreta, confundiéndose con cortocircuitos o sobrecargas. Sin embargo, entender qué es una fuga de corriente, cómo detectarla y, sobre todo, por qué es crucial controlarla, es el siguiente paso indispensable para garantizar un hogar o negocio energéticamente seguro y eficiente. No se trata solo de evitar que "salte la luz", se trata de proteger la integridad de la instalación y de las personas que la habitan.

¿Qué es exactamente una fuga de corriente a tierra?

Para comprender la fuga de corriente, volvamos a la analogía hidráulica que utilizamos con frecuencia. Imagine su instalación eléctrica como un circuito cerrado de tuberías por donde circula agua a presión (la corriente). En un sistema perfecto, toda el agua que sale de la bomba principal debe regresar a ella tras pasar por los distintos grifos o aparatos.

Una fuga de corriente a tierra es el equivalente a un pequeño agujero en una de esas tuberías. Es una corriente eléctrica que, en lugar de seguir su camino habitual (del conductor de fase al neutro a través de un electrodoméstico), encuentra una vía de escape alternativa hacia el suelo.

¿Por qué se escapa la corriente?

La electricidad siempre busca el camino de menor resistencia para regresar a su fuente o disiparse en la tierra. En condiciones normales, los materiales aislantes que recubren los cables y los componentes internos de los aparatos impiden que la corriente se desvíe.

La fuga se produce cuando este aislamiento falla o se degrada. Si un cable pelado toca la carcasa metálica de una lavadora, por ejemplo, la corriente "se fuga" hacia esa carcasa. Si la lavadora está correctamente conectada a la toma de tierra de la vivienda, esa corriente se irá directamente al subsuelo de forma segura. Si no lo está, la carcasa quedará bajo tensión, esperando a que una persona la toque para descargar a través de ella.

Es importante destacar que no existen los aislantes perfectos. Incluso en una instalación nueva y sana, siempre hay una pequeñísima fuga natural (del orden de microamperios) que es irrelevante. El problema surge cuando el deterioro convierte esa fuga despreciable en una corriente significativa (miliamperios) capaz de generar peligro o activar las protecciones.

La importancia crítica de controlar las fugas

Podría pensarse que, si tenemos un interruptor diferencial que nos protege, no deberíamos preocuparnos por las fugas. Este es un error común. Desde Aurgi Energía, insistimos en que el diferencial es la última línea de defensa, no la solución al problema raíz. Controlar las fugas es vital por tres razones fundamentales:

A. Seguridad Humana: El riesgo latente

El peligro más inmediato de una fuga de corriente no detectada es la electrocución por contacto indirecto. Si un electrodoméstico tiene una fuga interna y la toma de tierra del edificio es defectuosa o inexistente, la persona que toque ese aparato recibirá la descarga.

Controlar las fugas implica asegurar que, si ocurren, sean conducidas inmediatamente a tierra y detectadas por el diferencial antes de que nadie resulte herido.

B. La salud de la instalación y el riesgo de incendio

Una fuga de corriente persistente, aunque sea pequeña y no llegue a hacer saltar el diferencial inmediatamente, es un síntoma de degradación. Es electricidad circulando por lugares no diseñados para ello, lo que puede generar puntos calientes.

Con el tiempo, este calentamiento localizado puede deteriorar aún más los materiales circundantes, carbonizar aislamientos y, en circunstancias específicas de acumulación de polvo o materiales inflamables, convertirse en un conato de incendio eléctrico.

C. Eficiencia Energética y Costes Ocultos

Aunque una fuga de corriente doméstica rara vez tiene la magnitud suficiente para inflar notablemente la factura de la luz a fin de mes, conceptualmente es un desperdicio de energía. Es electricidad por la que estás pagando a tu comercializadora, pero que no estás utilizando para iluminar, calentar o hacer funcionar tus equipos; simplemente se está disipando en la tierra.

Además, el coste real no suele estar en la energía perdida, sino en las consecuencias: la pérdida de alimentos refrigerados por saltos intempestivos del diferencial cuando no estás en casa, o el daño acumulativo en equipos electrónicos sensibles debido a una red eléctrica inestable.

Los sospechosos habituales: ¿Dónde se originan las fugas?

Las fugas de corriente rara vez aparecen de la noche a la mañana sin motivo. Suelen ser el resultado del tiempo, el ambiente o el uso de la tecnología. Los puntos de origen más frecuentes son:

1. Electrodomésticos con resistencias calefactoras

Son, con diferencia, los culpables más habituales en el entorno doméstico. El ciclo constante de calentamiento y enfriamiento provoca dilataciones que terminan agrietando el material aislante que recubre la resistencia interna. Cuando esto ocurre, el agua o la humedad entran en contacto con la parte electrificada, derivando la corriente a la carcasa.

• Focos principales: Termos eléctricos de agua, resistencias de horno, lavadoras, lavavajillas y cafeteras.

2. La humedad y el agua

El agua (especialmente si no es pura, como el agua de lluvia o del grifo) es un conductor eficaz. La humedad acumulada en cajas de registro exteriores mal selladas, enchufes en baños con mala ventilación, o filtraciones en paredes por donde pasan tubos corrugados, crean puentes perfectos para que la corriente se fugue a tierra.

3. El aislamiento del cableado antiguo

Los materiales plásticos y polímeros que recubren los cables tienen una vida útil. En instalaciones de más de 25 o 30 años, el aislamiento puede volverse quebradizo, agrietarse o simplemente perder sus propiedades dieléctricas, permitiendo fugas minúsculas a lo largo de todo el recorrido del cableado, que sumadas generan un problema mayor.

4. La electrónica moderna y las fugas acumulativas

Como mencionamos en el artículo sobre diferenciales, los equipos electrónicos modernos (ordenadores, fuentes de alimentación LED, televisores) poseen filtros en su entrada que, por diseño, derivan una pequeñísima cantidad de corriente a tierra.

Un solo ordenador no supone un problema. Pero en una oficina o un hogar moderno con veinte dispositivos de este tipo conectados al mismo circuito, la suma de estas pequeñas "fugas funcionales" puede alcanzar el umbral de disparo del diferencial (los famosos 30mA), provocando cortes sin que exista una avería real.

¿Cómo detectar las fugas de corriente? Métodos deductivos y profesionales

La detección de una fuga puede ser un proceso frustrante para el usuario medio, ya que a menudo es intermitente (solo ocurre cuando el horno se calienta, o solo cuando llueve).

Método 1: La deducción por eliminación (Nivel Usuario)

Este es el método que cualquier persona puede realizar en casa de forma segura cuando el diferencial salta y sospechamos de una fuga. No requiere herramientas, solo paciencia.

1. Desconexión total: Diríjase al cuadro eléctrico. Baje todos los pequeños interruptores magnetotérmicos (PIAs), dejando solo el diferencial principal subido (si se mantiene).

2. Rearme progresivo: Vaya subiendo los magnetotérmicos uno a uno, despacio.

3. Identificación del circuito: Si al subir uno concreto (por ejemplo, el de "Cocina"), el diferencial salta, sabrá que la fuga está en ese circuito.

4. Aislar el aparato: Vuelva a bajar ese magnetotérmico. Desconecte físicamente de los enchufes todos los aparatos de ese circuito (nevera, horno, microondas...). Vuelva a subir el magnetotérmico. Si ahora no salta el diferencial, el problema no es el cableado, sino uno de los aparatos.

5. El culpable: Vaya enchufando los aparatos uno a uno hasta que el diferencial vuelva a saltar. El último que enchufó es el que tiene la fuga a tierra.

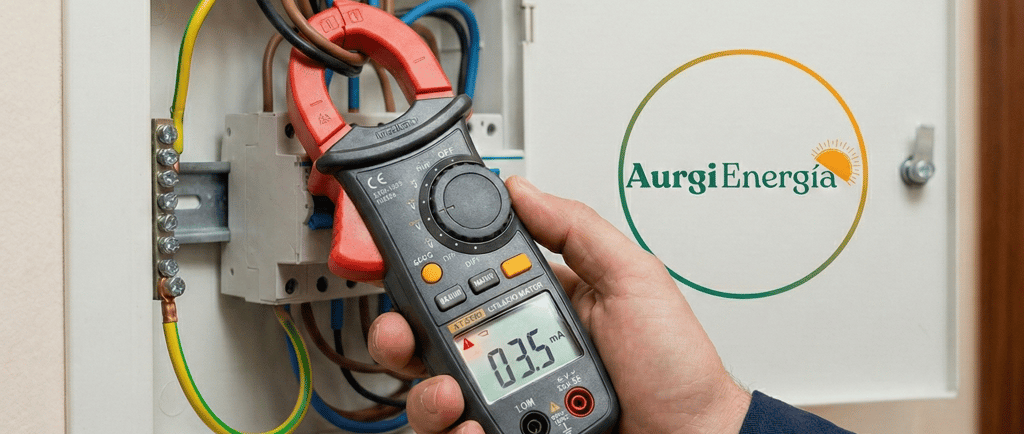

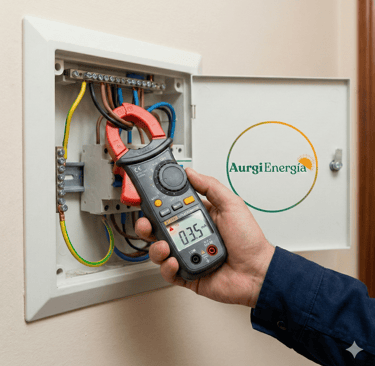

Método 2: La medición profesional con pinza amperimétrica de fugas

El método anterior es útil para averías francas, pero inútil para fugas intermitentes o acumulativas. Aquí es donde entra la intervención de un técnico cualificado con herramientas de precisión.

En Aurgi Energía, utilizamos pinzas amperimétricas de alta sensibilidad diseñadas para fugas. ¿Cómo funcionan?

A diferencia de un multímetro normal que requiere cortar cables para medir corriente, la pinza "abraza" los conductores de fase y neutro simultáneamente sin contacto físico directo. Basándose en el principio del diferencial, la pinza mide el campo magnético resultante. Si la corriente que entra por la fase es igual a la que sale por el neutro, los campos se anulan y la pinza marca 0 mA.

Si hay una fuga a tierra en algún punto aguas abajo de la medición, habrá un desequilibrio, y la pinza nos indicará con precisión exacta cuántos miliamperios se están fugando. Esto permite al técnico rastrear la instalación, midiendo en diferentes puntos, hasta acorralar el origen exacto de la fuga sin necesidad de "prueba y error".

Método 3: El test de resistencia de aislamiento (Megger)

Este es el chequeo médico definitivo de una instalación eléctrica. Se realiza con el circuito desconectado de la red (sin tensión). El aparato, conocido como "Megger", inyecta una tensión continua alta (normalmente 500V o 1000V) entre los conductores activos y la tierra.

El aparato mide la resistencia que ofrece el aislamiento a esa tensión. Un buen aislamiento debe dar valores de resistencia altísimos (Megohmios). Si el valor es bajo, indica que el aislamiento está dañado y existe una vía clara para una fuga de corriente. Esta prueba es esencial en instalaciones antiguas o tras haber sufrido daños por agua.

Controlar la fuga es ganar en tranquilidad

Las fugas de corriente a tierra son los síntomas silenciosos de una instalación eléctrica que necesita atención. Ignorar los saltos esporádicos del diferencial o asumir que "es normal" en días de tormenta es un riesgo que no merece la pena correr.

La seguridad eléctrica no se basa solo en tener buenos dispositivos de protección, sino en asegurar que la instalación base —el cableado, los aislamientos y la toma de tierra— esté en condiciones óptimas para que la electricidad circule únicamente por donde debe.

Si has realizado el método de eliminación y no logras dar con el problema, o si tu instalación tiene una antigüedad considerable y sospechas que el aislamiento pueda estar comprometido, es hora de actuar con profesionalidad.

En Aurgi Energía, contamos con los equipos de diagnóstico avanzado para localizar esas fugas invisibles que comprometen tu seguridad y tu confort. No dejes que una pequeña fuga se convierta en un gran problema; anticípate y asegura la salud energética de tu hogar.
